顕熱交換第一種換気／熱交換率93.4％

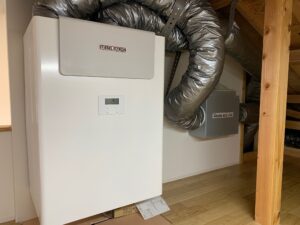

写真は顕熱交換第一種換気システム

築４年のO様邸小屋裏に設置された

スティーベル社の最上級モデルＬＷＺ-280

換気装置には４本のダクトが取り付けられます

①新鮮空気が入ってくるダクト

②熱交換した空気を室内に給気するダクト

③汚れた室内からの空気が戻ってくるダクト

④熱交換後、外に排気するダクト

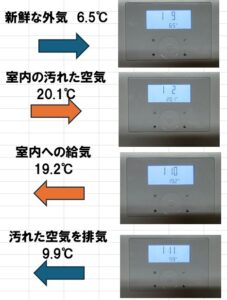

この機械のすごいのはそれぞれの温度が表示されることです

（写真機械本体中央のモニター）

ここで熱交換効率がわかります

室内外温度差

20.1－6.5＝13.6℃

室内排気温度と給気温度の温度差

20.1－19.2＝0.9℃

熱交換率

1－（0.9／13.6）×100＝93.4％

メーカーカタログでは９４％になっていて

４年経過後もほぼ適正な熱交換率を維持できています

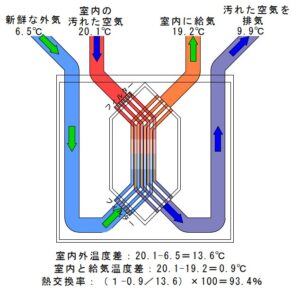

ちょっとイメージ図を作ってみました

アイディールの家の第一種換気はスティーベルの「顕熱交換」

その理由は空気の清浄さです

顕熱交換の熱交換機（図中央の6角形部分）は

丸洗いできます

また臭いや水蒸気は交換されないので

室内に給気されるダクトは汚れにくく清浄に保たれます

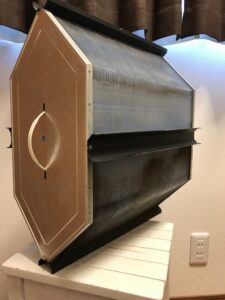

写真は丸洗いできる熱交換機（左）

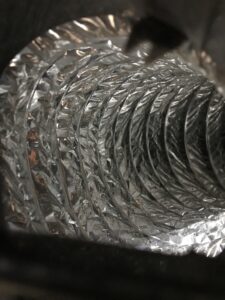

６年経過のダクト内部（右）

花粉症の季節もこれならバッチリ！です
